Equipos de alta tecnología para ensamblaje de circuitos con componentes de Montaje Superficial (SMT). Pick&Place Automáticos y equipos anexos para colocación de pasta, proceso de reflujo y más
Pick & Place Automáticos: Sistemas de Montaje Superficial

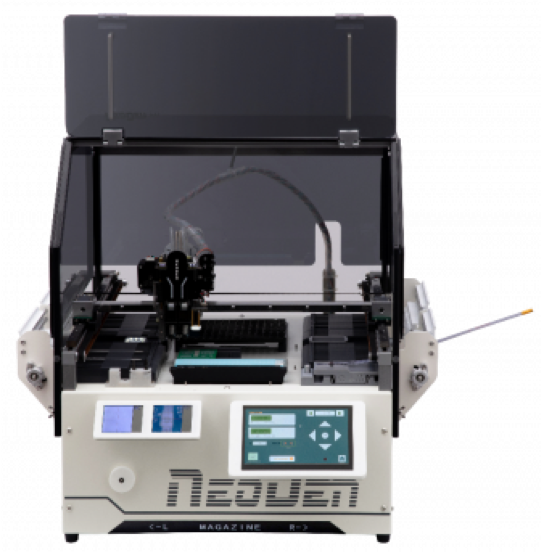

NEODEN YY1
Number of Heads: 2 (With Interchangable Nozzles) Placemente Rate: Vision On: 3,000 CPH / Vision Off: 4,000 CPH Aligment: Vision & Vacuum Feeder Capacity: Tape Feeder: 52 (all 8mm)Stick Feeder: 4 Flexible Feeder: 28 Bulk Feeder: 19 Component Range: Smallest Size: 0201Largest Size: 18x18mm Max Height: 12mm External Dimensions(mm): Machine Size: 643(L) x 530(W) x 601(H) Packing Size: 700(L) x 580(W) x 585(H) (Wooden box) |

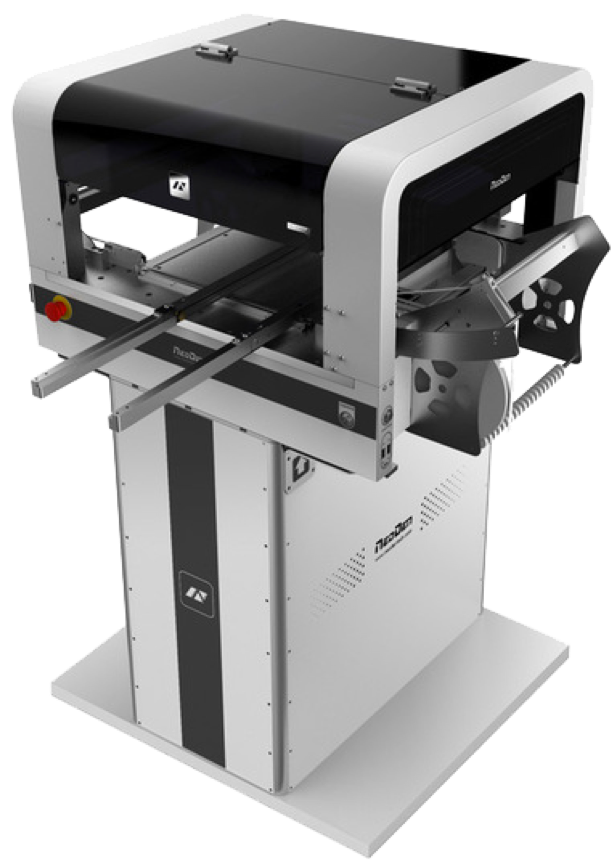

NEODEN 4
Number of Heads: 4 Placemente Rate: Vision On: 4,000 CPH / Vision Off: 5,000 CPH Aligment: Vision & Vacuum Feeder Capacity: Tape Feeder: 48 (all 8mm) Vibratory: 5 Tray Feeder Component Range: Smallest Size: 0201 / Largest Size: TQFP240 Max Height: 5mm External Dimensions(mm): Machine Size: 680(L) x 870(W) x 460(H) Packing Size: 800(L) x 1000(W) x 600(H) (Wooden box) |

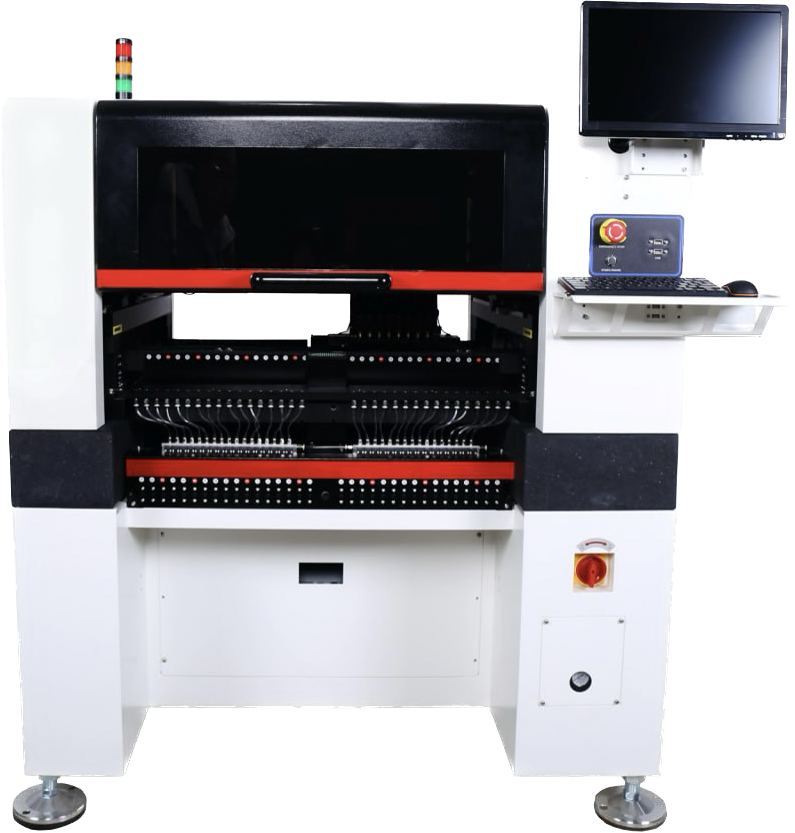

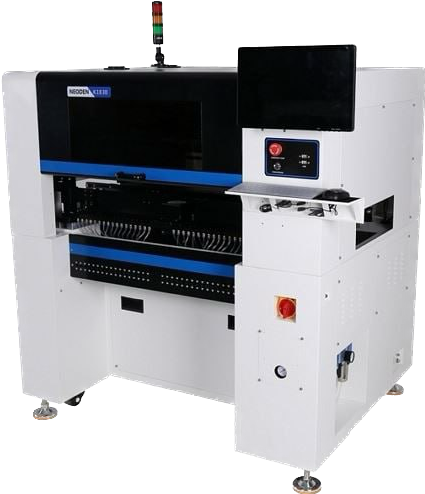

NEODEN K1830
Number of Heads: 8 Placemente Rate: Max. 16,000 CPH Aligment: Vision & Vacuum Feeder Capacity: Reel Tape Feeder: Max 66 (Electric/Pneumatic) Vibratory: 5 Max PCB Size: 540 x 300 mm (In single Step) Component Range: Smallest Size: 0201 / Largest Size: TQFP240 Max Height: 5mm External Dimensions(mm): Machine Size: 1288(L) x 1062(W) x 1291(H) Peso neto: 360 kgr |
NEODEN 10
Number of Heads: 8 Placemente Rate: Average 13.000 - 18,000 CPH Aligment: Vision & Vacuum Feeder Capacity: Reel Tape Feeder: Max 66 (Electric/Pneumatic) Vibratory: 5 Max PCB Size: 500 x 300 mm (In single Step) Component Range: Smallest Size: 0201 / Largest Size: TQFP240 Max Height: 5mm External Dimensions(mm): Machine Size: 1300(L) x 1100(W) x 1375(H) Peso neto: 1100 kgr |
Hornos de Reflujo

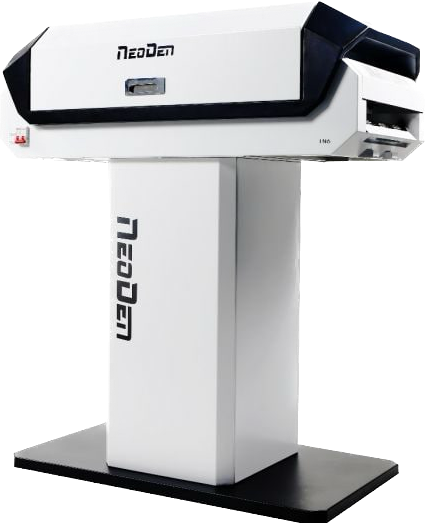

NEODEN IN6
Largo de la Cámara: 680 mm Tiempo Calentamiento: 25 min aprox. Número de Zonas: 6 Velocidad de trabajo: 5 - 30 cm/min Ancho Max PCB: 260 mm Alto Max del PCB: 30 mm Dimensiones(mm): 1020(L) x 507(W) x 350(H) Peso neto: 64 kgr |

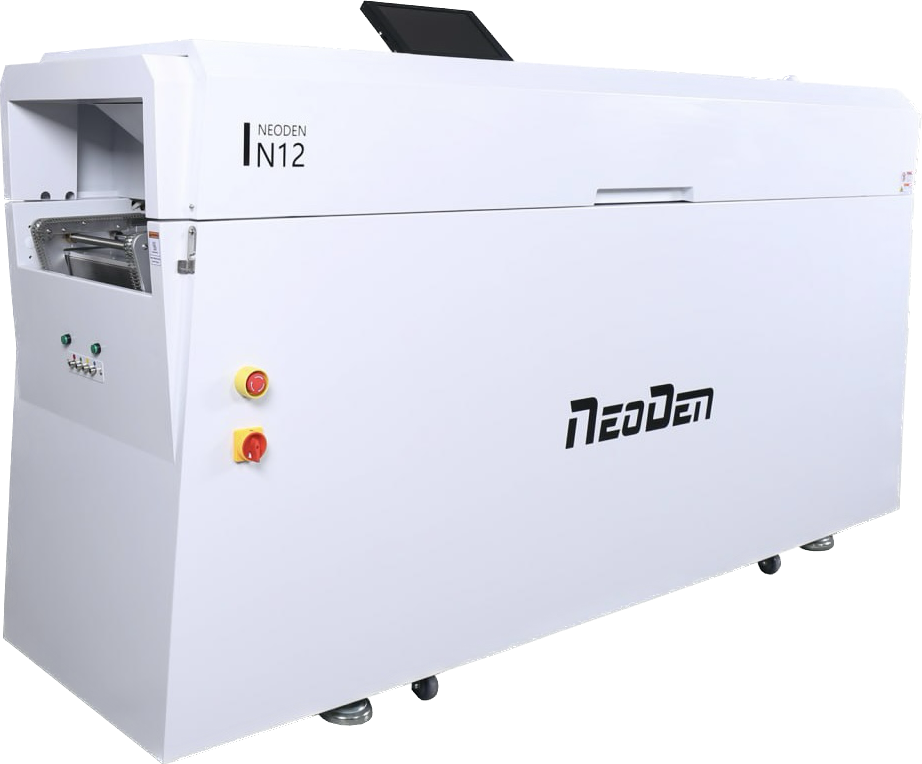

NEODEN IN12
Largo de la Cámara: 680 mm Tiempo Calentamiento: 20 - 30 min aprox. Velocidad de trabajo: 5 - 30 cm/min Número de Zonas: 12 (6 up / 6 Down) Ancho Max PCB: 260 mm Alto Max del PCB: 30 mm Dimensiones(mm): 1020(L) x 507(W) x 350(H) Peso neto: 64 kgr |

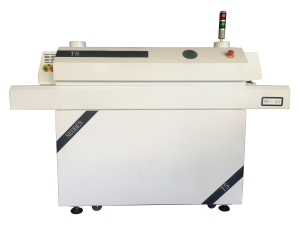

NEODEN T5L
Largo de la Cámara: 1200 mm Tiempo Calentamiento: 25 min aprox. Velocidad de trabajo: 5 - 30 cm/min Número de Zonas: 5 (3 up / 2 Down) Ancho Max PCB: 300 mm Alto Max del PCB: 20 mm Dimensiones(mm): 1700(L) x 612(W) x 650(H) Peso neto: 120 kgr |
NEODEN T8
Largo de la Cámara: 1200 mm Tiempo Calentamiento: 25 min aprox. Velocidad de trabajo: 5 - 30 cm/min Número de Zonas: 8 (4 up / 4 Down) Ancho Max PCB: 300 mm Alto Max del PCB: 20 mm Dimensiones(mm): 1700(L) x 612(W) x 650(H) Peso neto: 220 kgr |
